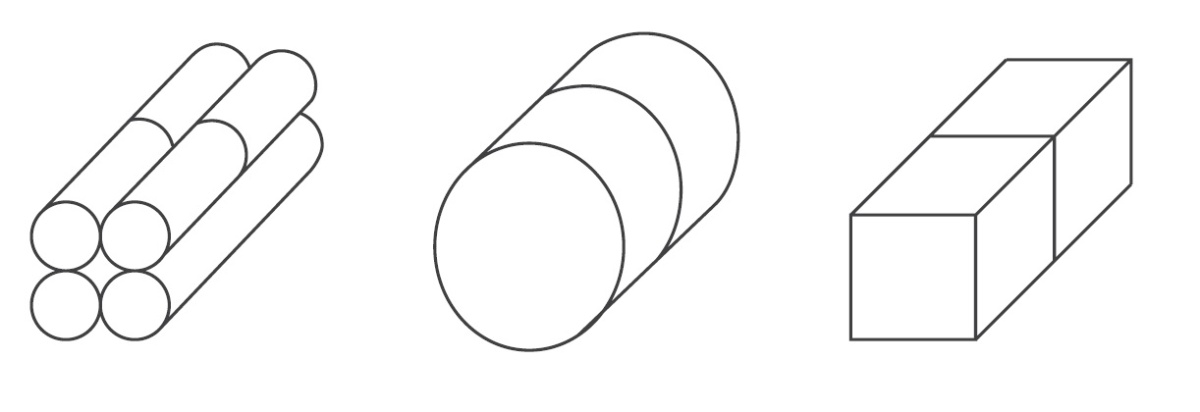

ダブルコラム自動横型帯鋸盤は、バー材や束ねた材料を大量に切断するのに最適な機械です。最新の技術を網羅した機械は、高速かつ高精度の切断ができます。
＜標準搭載仕様＞
・アクティブ送り制御 ・HMIシステム ・高速鋼材切断 ・材料確実保持 ・振動防止機能
＜特長＞
☆ 剛性の高い機械は、鋼板電気溶接構造です。
☆ 超硬ブレードが、すぐに使用できる構造になっています。
☆ 上下移動には、比例制御弁による制御の油圧シリンダーを採用しています。
☆ 上下移動の案内(摺動)は、精密なリニアーガイドで行われています。
☆ 最小スクラップ切断は、20㎜です。
☆ ブレードのテンションは、自動的に補正される装置を内蔵しています。
☆ 異なった寸法の材料を搬送するバイスは、材料に合わせて圧力が調整できます。
☆ ブレードの曲がりを感知するブレードデビエーション制御装置の装着が可能です。
☆ 切断力を自動で検知し、ブレードの送り速度を自動的に変更します。
☆ ブレードのスリップ感知装置も装着できます。
☆ ブレードが破損した場合には、機械は自動的に停止します。
☆ 材料の寸法により、自動的にブレードガイドがアプローチするシステムを内蔵しています。
＜標準仕様機＞
|
型式 |
ONL460ｘ460 |
ONL560ｘ600 |
ONL660ｘ700 |
|
切断能力(WxH) |
460x460mm |
850×850 |
1050×1050 |
|
ブレード寸法 |
6410x41x1.3 |
9170x67x1.6 |
11050x67x1.6 |
|
ブレード速度 |
15～120m/min |
15～120m/min |
15～120m/min |
|
ブレードモーター出力 |
7.6Kw |
11Kw |
11Kw |
|
機械重量 |
7,000kg |
7,800㎏ | 8,500㎏ |
|
型式 |
ONL800ｘ850 |
ONL1000ｘ1050 |
|
切断能力(WxH) |
800x850mm |
1000×1050 |
|
ブレード寸法 |
9470x67x1.6 |
12050x67x1.6 |
|
ブレード速度 |
15～120m/min |
15～120m/min |
|
ブレードモーター出力 |
18.5Kw |
18.5Kw |
|
機械重量 |
13,500kg |
16,000Kg |
＜高速仕様機＞
|
型式 |
ONL250HSS |
ONL450HSS |
ONL650HSS |
|
切断能力(WxH) |
250x250mm |
450×450 |
650×650 |
|
ブレード寸法 |
8140×54/67×1.6(1.1) |
8710x67x1.6(1.1) |
9850x57x1.6(1.1) |
|
ブレード速度 |
20～300m/min |
20～300m/min |
20～300m/min |
|
ブレードモーター出力 |
18.5Kw |
25Kw | 28Kg |
|
機械重量 |
11,500Kg |
12,000Kg | 15,000Kg |
|
型式 |
ONL850HSS |
ONL1000HSS |
ONL1250HSS |
|
切断能力(WxH) |
850×850 | 1100×1000 |
1300×1250 |
|
ブレード寸法 |
10850x80x1.6(1.1) | 11350×80/100×1.6(1.1) |
12500×80/100×1.6(1.1) |
|
ブレード速度 |
20～300m/min |
20～300m/min |
20～300m/min |
| ブレードモーター出力 | 28Kw | 34Kw |
34Kw |
|
機械重量 |
18,000kg |
19,500Kg | 21,000Kg |
＜HSS高速仕様での切断実績例＞
| 材料 | 形状 | 材料寸法mm | 切断率 | 切断時間 |
| P20 | 角材 | 450 x 400 | 420 cm²/min | 4,28 min |
| AISI P21 | 角材 | 760 x 208 | 316 cm²/min | 5 min |
| 34CrMo4 | 丸棒 | Ø 320 | 320 cm²/min | 2,5 min |
| F91 | 丸棒 | Ø 625 | 204 cm²/min | 15 min |
| TITANIUM TI 64 | 丸棒 | Ø 370 | 154 cm²/min | 7 min |
| 100 CR 6 | 丸棒 | Ø 200 | 157 cm²/min | 2 min |
| C45 | 丸棒 | Ø 200 | 314 cm²/min | 1 min |
| AISI 4130 | 丸棒 | Ø 380 | 323 cm²/min | 3,5 min |
| F 321 | 丸棒 | Ø 810 | 51 cm²/min | 102 min |
| F 51 | 丸棒 | Ø 750 | 47 cm²/min | 94 min |
| F 304 | 丸棒 | Ø 740 | 58 cm²/min | 74 min |
| X 3 | 丸棒 | Ø 750 | 70 cm²/min | 63 min |
| F 321 | 丸棒 | Ø 640 | 50 cm²/min | 64 min |
| 17-4 PH | 丸棒 | Ø 595 | 37 cm²/min | 75 min |
| Titanio TI64 | 丸棒 | Ø 370 | 52 cm²/min | 7 min |
| P20 | 角材 | 450 x 400 | 375 cm²/min | 4,8 min |
| AISI P21 | 角材 | 760 x 208 | 316 cm²/min | 5 min |
| 34CrMo4 | 丸棒 | Ø 320 | 322 cm²/min | 2,5 min |
| F 91 | 丸棒 | Ø 625 | 204 cm²/min | 15 min |
| F 91 | 丸棒 | Ø 715 | 95 cm²/min | 42 min |
| F 92 | 丸棒 | Ø 730 | 232 cm²/min | 18 min |
| 18crnimo7 | 丸棒 | Ø 400 | 209 cm²/min | 6 min |
| 30crmov9 | 丸棒 | Ø 400 | 209 cm²/min | 6 min |
| 30crmov9 | 丸棒 | Ø 600 | 217 cm²/min | 13 min |
| X46cr13 | 丸棒 | Ø 500 | 89 cm²/min | 22 min |
| F310 | 丸棒 | Ø 800 | 84 cm²/min | 60 min |
| Hastelloy | 丸棒 | Ø 400 | 12 cm²/min | 104 min |
| Inconel 625/718 | 丸棒 | Ø 400 | 12 cm²/min | 104 min |
| HR120 (duplex) | 丸棒 | Ø 700 | 17 cm²/min | 230 min |
|
|
 |
 |
|---|
