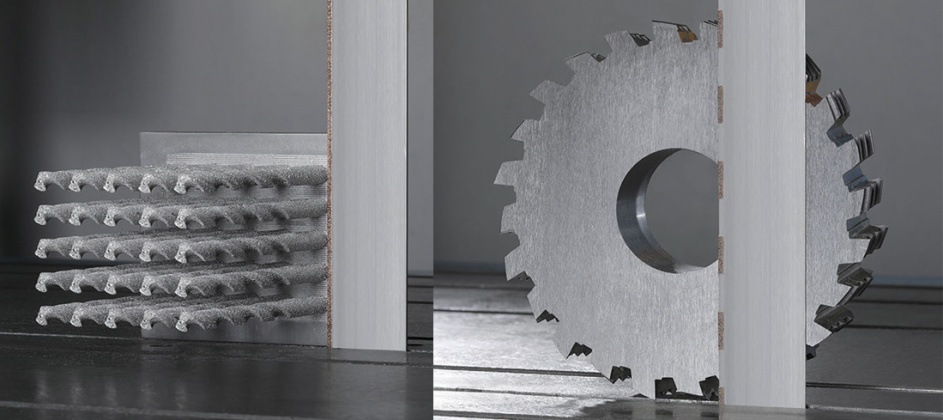

金型材の切断、アルミダイキャスト試作材の寸法確認切断、スクラップ材のリカバリー、丸材のピザ形状の切断など、テーブルと平面で接触する材料はクランプなしで切断できます。最大3000Kgの材料まで搭載が可能です。
＜標準装備機能＞
・アンチバイブレーション ・アクティブ送り制御 ・HMIシステム
＜特徴＞
☆ 剛性の高い機械は、鋼板電気溶接構造です。
☆ 超硬ブレードが使用できる構造になっています。
☆ テーブル移動は、比例制御弁の制御による油圧駆動です。
☆ テーブル移動の案内は、精密なリニアーガイドで行われています。
☆ テーブル上面のT-スロットは、材料の固定に利用できます。
☆ 手動式ワークゲージで、材料の位置を決める事ができます。
☆ 切断力を検知し、ブレードの送り速度を自動的に調整します。
☆ ブレードのスリップ感知装置はオプションで装着できます。
☆ ブレードが破損した場合には、機械は自動的に停止します。
|
型式 |
SV640TS C1200 |
SV640TS C2200 |
|
切断能力(WxH) |
600x600mm |
600x600mm |
|
ブレード寸法 |
5480x41x1.3mm |
5480x41x1.3mm |
|
ブレード速度 |
10～100m/min |
10～100m/min |
|
ストローク |
1200mm |
1200mm |
|
積載重量 |
1500-3000kg |
1500-3000kg |
|
ブレードモーター出力 |
5.5Kw |
5.5Kw |
|
機械重量 |
3100kg |
3500kg |
|
型式 |
SV800TS 1500 |
SV800TS 2500 |
|
切断能力(WxH) |
750x800mm |
750x800mm |
|
ブレード寸法 |
6850x54x1.6mm |
6850x54x1.6mm |
|
ブレード速度 |
10～100m/min （300～800） |
10～100m/min （300～800） |
|
ストローク |
1500mm |
2500mm |
|
ブレードモーター出力 |
9.5Kw |
9.5Kw |
|
機械重量 |
7000kg |
7000kg |
※機械仕様は予告なく変更される場合がございます。お求めの際は都度ご確認ください。
＜オプション仕様＞
ブレード速度1200m/min-1へ変更するとCBNブレード使用でHRC60以上の難削材の切断が可能。金属積層品、高硬度材の切断が可能。

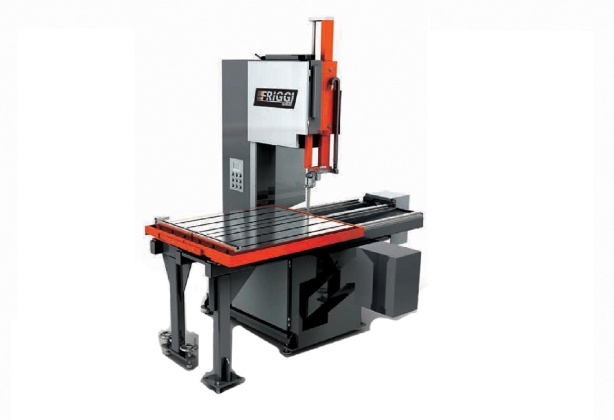

SV640TS
SV800TS
|
|
 |
 |
|---|
