ゼロポイント-ZERO POINT

即時位置決めクランプシステム

即時位置決め及びクランプが可能な治具ベースです。

–概要

ゼロポイントは即時位置決めおよびクランプシステムであり、工作機械上の機器の位置決めと正確で高速かつ確実なクランプに理想的なソリューションです。

ゼロポイントは「通常閉じた」システムで、ダイスプリングを使用して内部の球体を介してプルスタッドを把握し、フィルター及び潤滑された圧縮空気によって開放のみが可能になる為、パイプを固定具に常時接続する必要はありません。

–

√ 0.005 mm以内の再位置決め精度。
√ 一体型弾性コレットにより、中心間距離の誤差と膨張をより適切に補正。
√ 全てのコンポーネントは、HRC 60の特殊合金鋼で硬化および研磨されています。
√ ワークショップでの長年のテストと実際の使用及びこの特定の製品における20年間の生産と市場での存在によって品質が保証されています。
√ 即時起動！ゼロポイント by GERARDIで組み立てられた全ての備品の二重チェックの保証。

–特徴

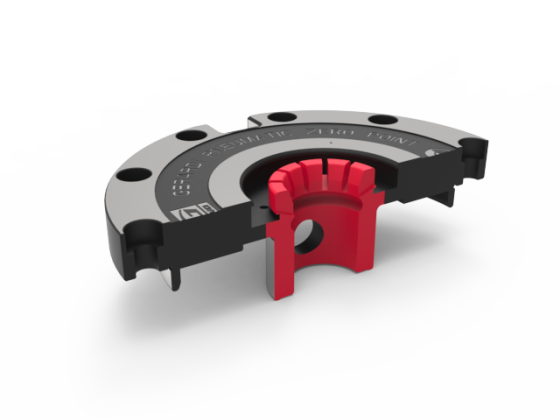

・ソリッド弾性コレット

マルチゼロポイントシステム(Art.664-665)は、一体型弾性コレットのおかげで横方向の移動が可能になり、中心距離や温度による変化の問題を解決します。中央の基準点は、ミクロン単位の精度で安定したままです。

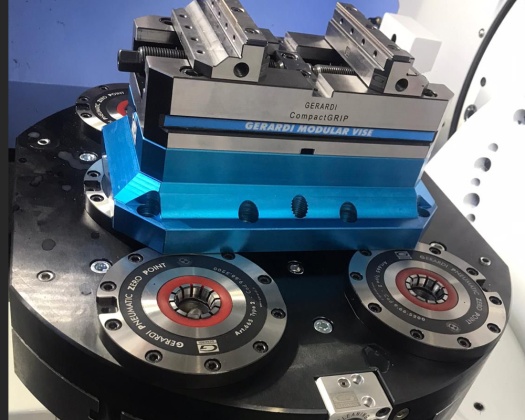

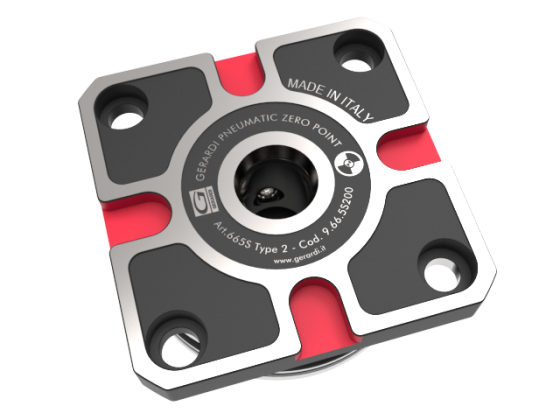

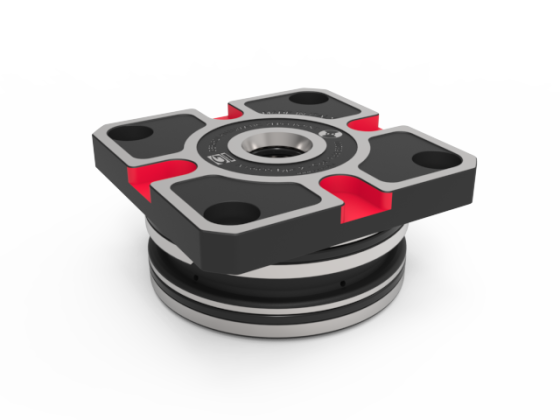

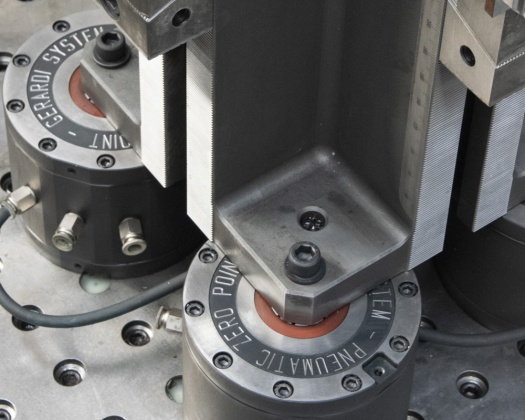

・位置決めキー

ゼロ ポイントボディの位置決めキーを使用すると、加工する必要がある固定具又はワークピースを正確かつ安全に配置できます。

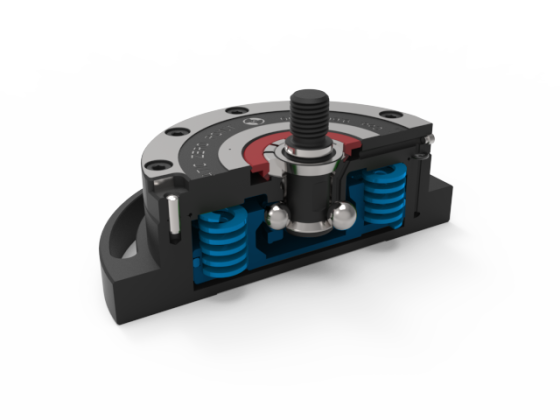

・クランプ力の増加

シングルゼロ ポイントユニット(密閉型)で可能なダブルエフェクトでは、逆止弁のおかげで通常よりもはるかに高いクランプ結果を得ることが出来ます。ダブルエフェクトが作動すると、空気が空気圧クランプ力を追加し、スプリングによる通常のクランプをサポートして強化します。

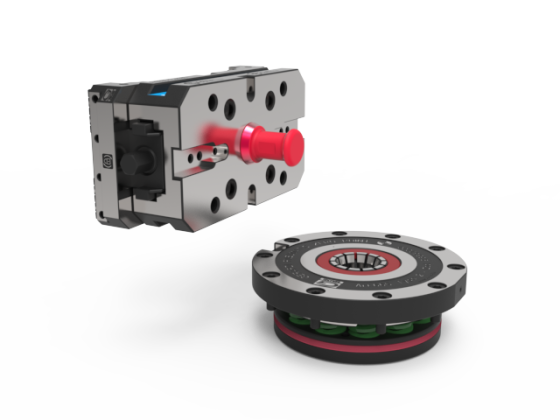

・プルスタッド

プルスタッドは、固定具の正しい位置合わせと位置決めを保証し、ワークピースに直接取り付けることも出来ます。
用途に応じて、オス又はメスを選択できます。

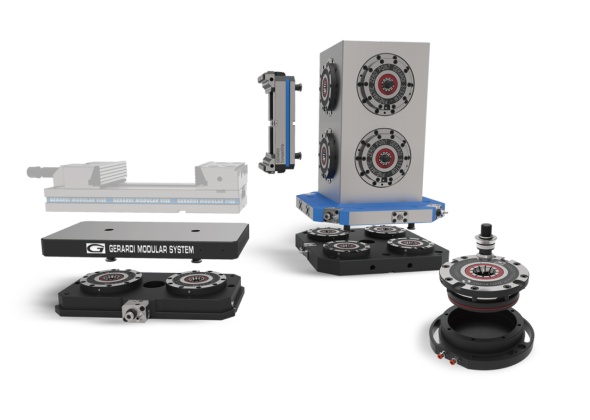

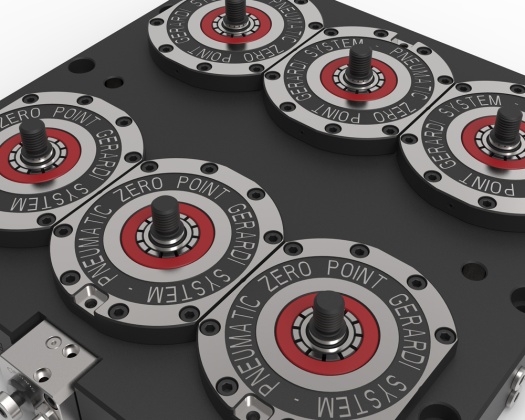

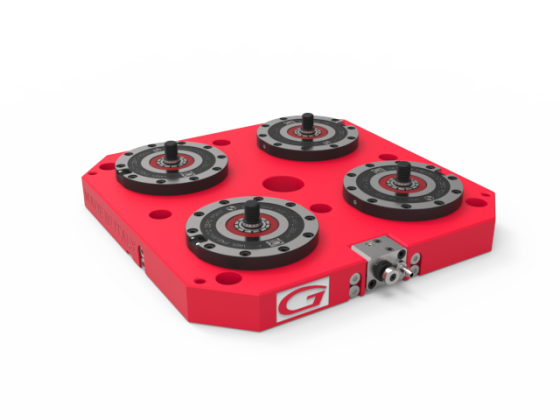

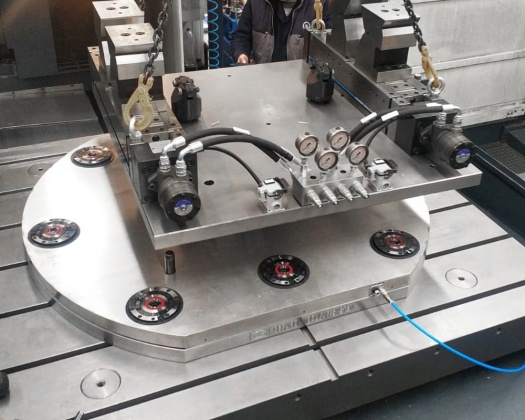

・ゼロポイントプレート

ゼロ ポイントユニットは、様々なプレートに適用できます。

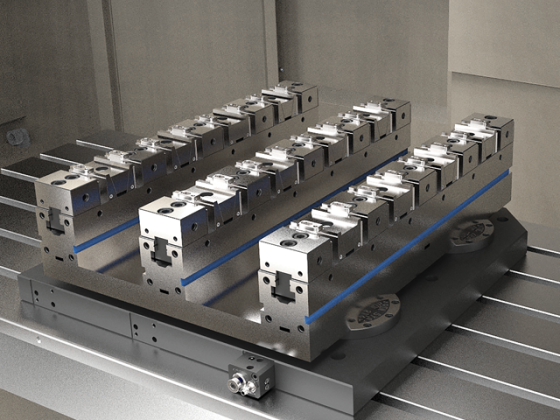

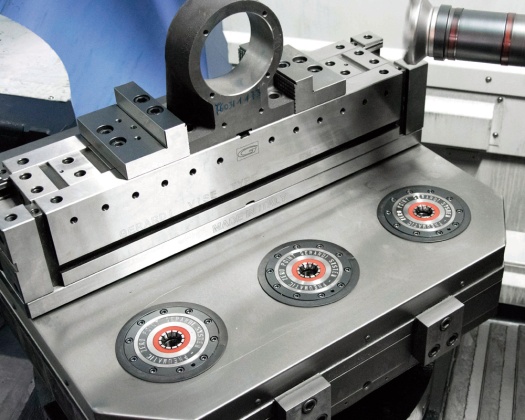

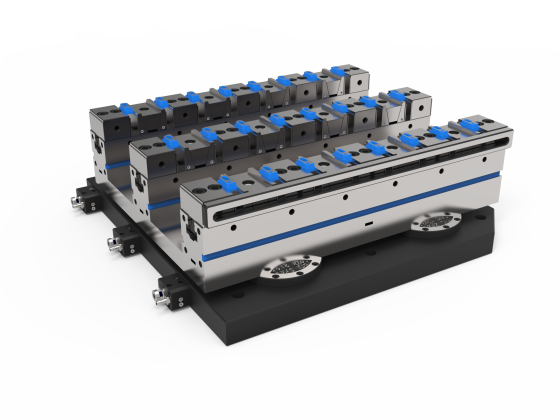

・立形マシニングセンターに最適

ゼロポイントは、全ての固定具とワークピースのインターフェースになります。

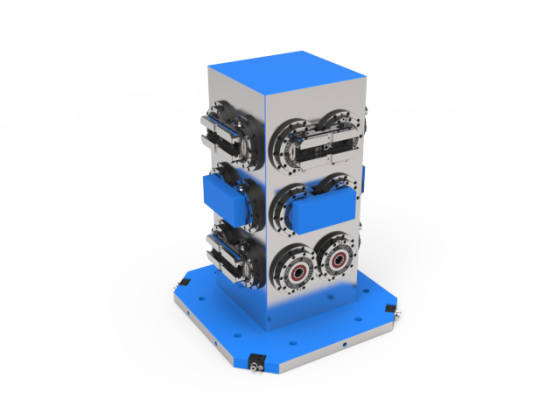

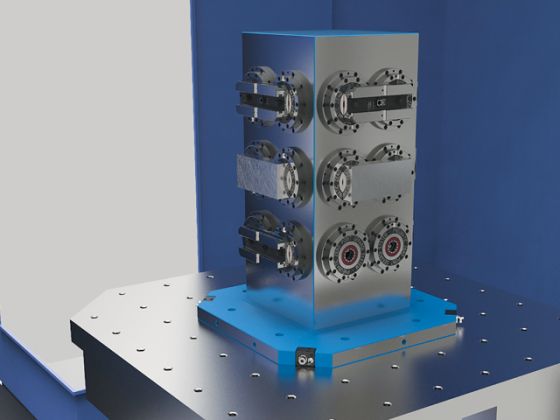

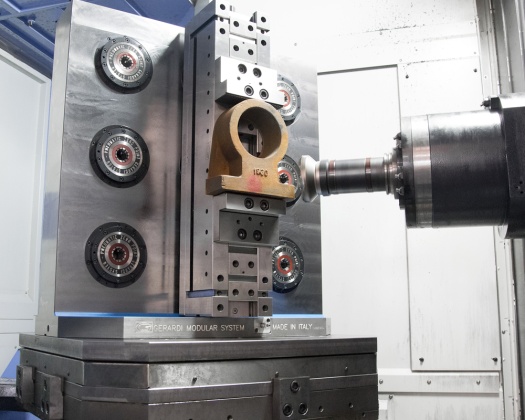

・横形マシニングセンターに最適

ゼロポイントは既存の設備をアップグレードする方法でもあります。

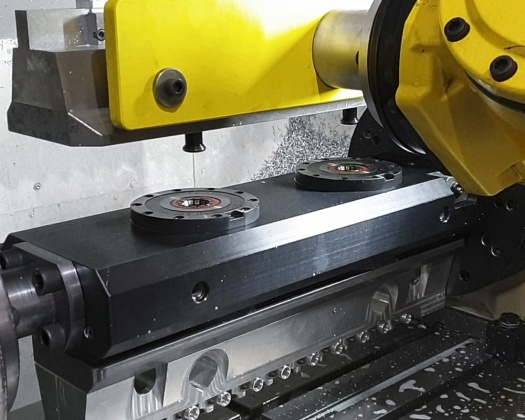

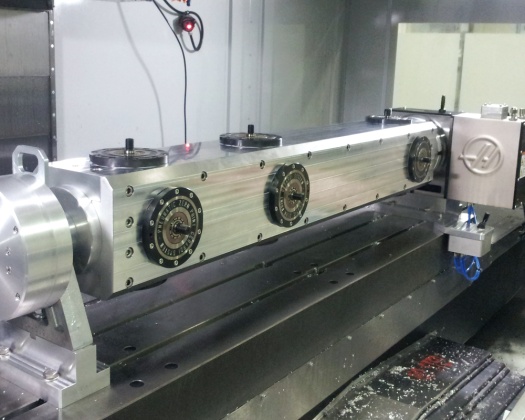

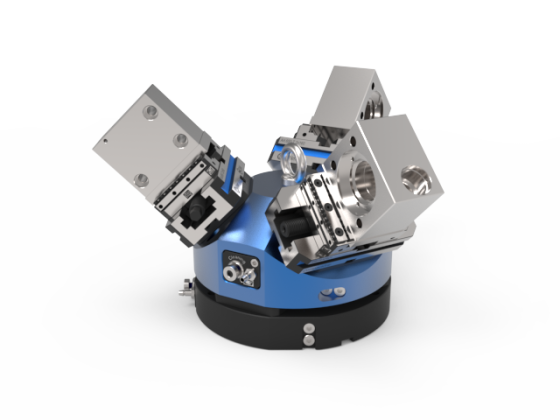

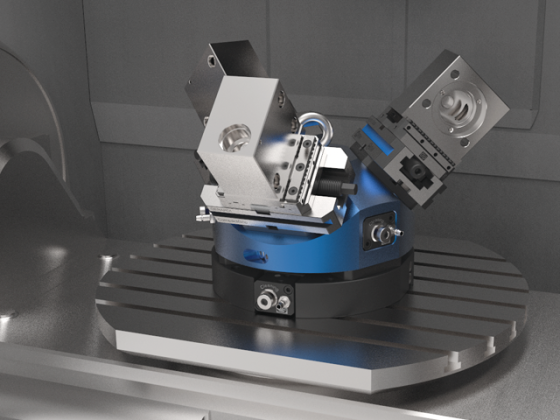

・5軸マシニングセンターに最適

ゼロポイントは既存の設備をアップグレードする方法でもあります。

メーカーHP:GERARDI
