クイックチェンジプレート

モジュール式位置決めクランプシステム

マニュアル操作での運用が可能な治具用モジュール式位置決めクランプシステムです。

–概要

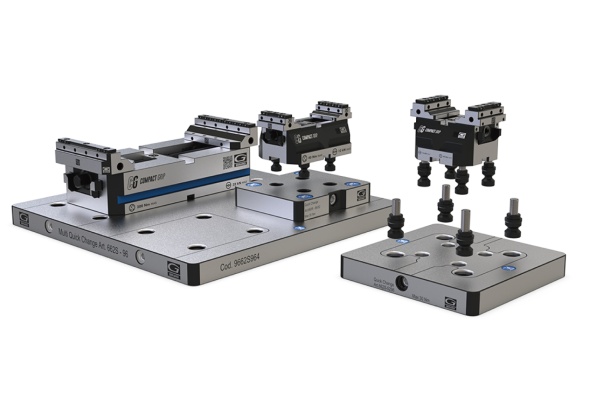

クイックチェンジプレートは、ワークピースを固定する為の治具を迅速に位置決めしてクランプする機械システムで、その幅広いバリエーションが際立っており、あらゆるタイプの工作機械に適したソリューションを提供します。
円形、長方形、正方形、単一又は複数のクランプのいずれの形状でも、このシステムは垂直及び水平加工センター、3軸および5軸プレートで汎用的に使用でき、必要に応じて統合および拡張できます。このシンプルなモジュラーシステムは、部品数が少ないのが特徴で、耐久性が長持ちし、メンテナンスが最小限で済みます。

–特徴

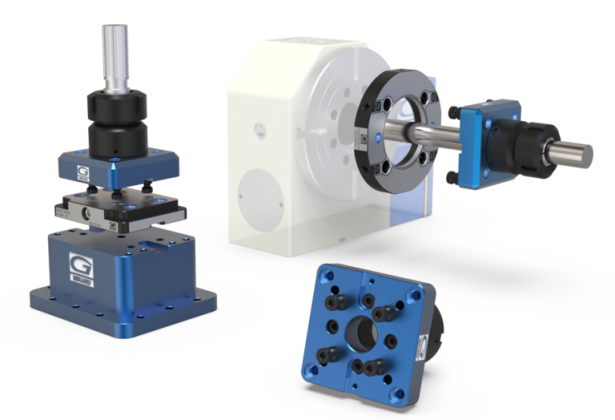

・ラウンドロックシステム

ラウンドロッククランプシステムは、直径6-34のコンポーネントのクランプ技術を簡素化するように設計されています。人間工学に基づいた設計により、フライス加工中に最大限のアクセス性が得られ、一般的には ER50 コレットを使用しますが、これを高精度コレットに置き換えることでパフォーマンスを最大化できます。コンポーネントを連続して操作出来るようになっており、ゼロ ポイント及びクイックチェンジ システム用のインターフェイスと軽量性を兼ね備えている為、手動又はロボットによる設置で効率を高めるのに理想的なツールです。

・時は金なり

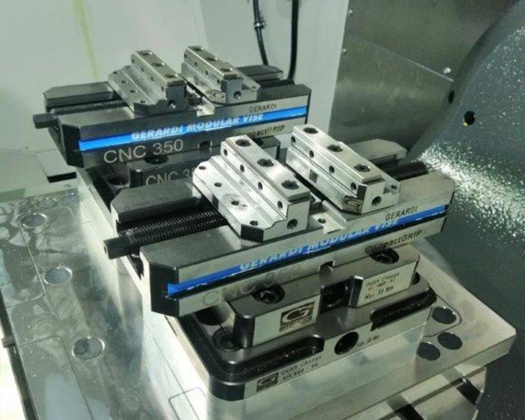

最初のバイスがワークステーションに取り付けられて稼働している間に、2番目のバイスを準備する為の十分な時間があり、最初のバイスがタスクを完了したらすぐに稼働できるように準備しておくことで、中断のない生産を保証します。

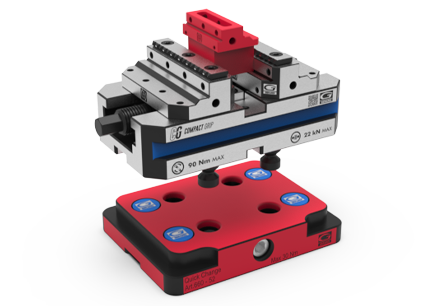

・スピードと軽さ

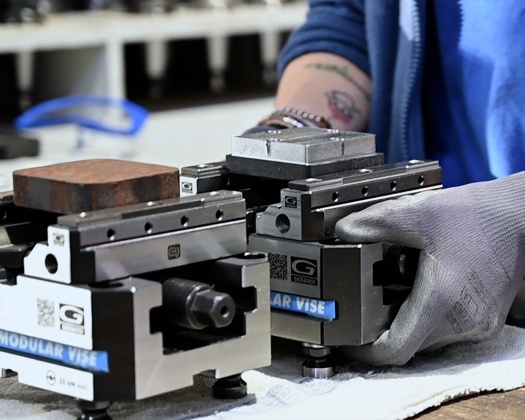

モジュラークイックチェンジシステムは小型でコンパクトな為、機械に小型のバイスを装備し、非常に軽い負荷と重量で機器の交換を行うことが出来ます。

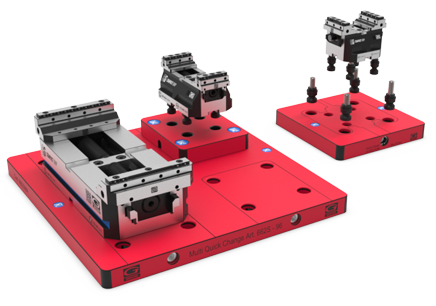

・100%モジュール式

クイックチェンジプレートのモジュール性により、機械テーブルの構成をニーズに合わせて調整できます。

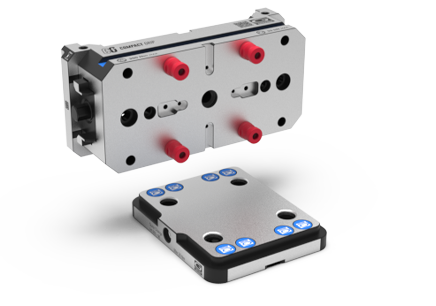

・位置決めピン

クイック チェンジプレートの位置決めピンの間隔は52及び96 mmに設定できる為、ツールスペースを最小限に抑え、部品の作業スペースを最大化できます。

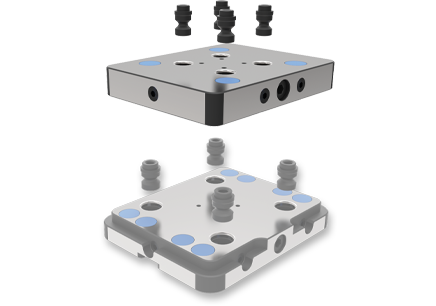

・アダプタープレート

プルスタッドの距離を96 mmから52 mmに短縮出来ます。

メーカーHP:GERARDI
