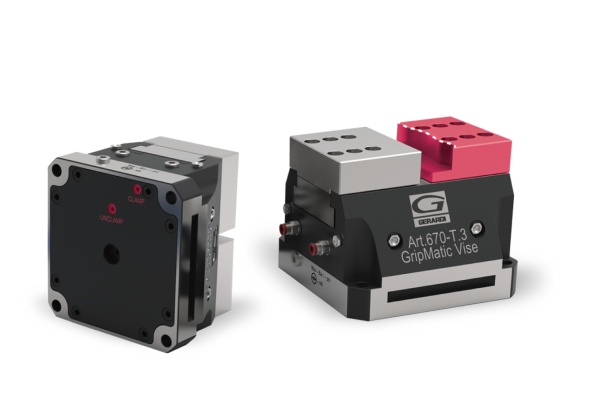

グリップマティック-GRIPMATIC

セルフセンタリング自動バイス

自動化及びロボットによる積み込み/積み下ろしに最適な空圧式又は油圧式セルフセンタリング自動バイスです。

–概要

自動クランプ用に設計され、CNC 制御に対応しているグリップマティックバイスシリーズは、コンパクトな設計、セルフセンタリングクランプ、たわみの低減により、ワークピースの5面全てで高品質の加工が可能になり、耐摩耗性が高いた為長期に渡る信頼性が保証されます。

グリップマティックバイスの空気圧又は油圧による作動は、バイスの完全な管理を可能にする二重効果ピストンによって行われます。

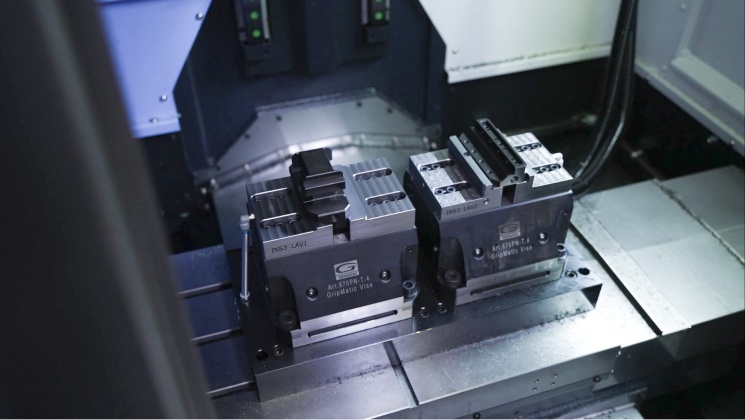

主な特徴の1つは、このタイプのバイスをあらゆるタイプの機械で使用できるモジュール性です。また、CNCによる構成と完全な処理により、クランプ プロセスを自動化して会社の生産性を向上させることも出来ます。

–特徴

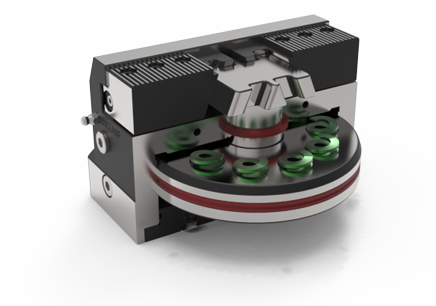

・クランプ力

空気圧バイス
タイプ2: 5.1Kn / タイプ3: 16Kn / タイプ4: 22Kn
油圧バイス
タイプ2: 15Kn / タイプ3: 32Kn / タイプ4: 43Kn

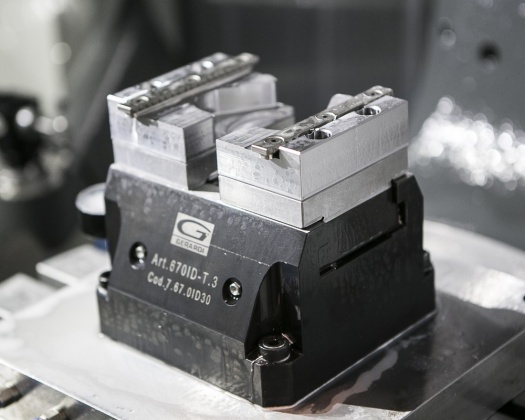

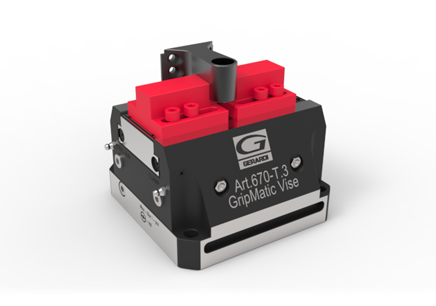

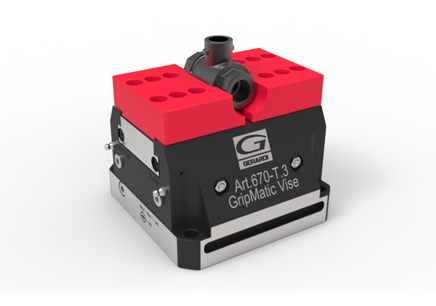

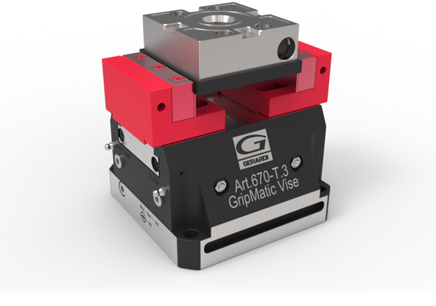

・ジョー&ジョープレート

Art.671A – ソフト可動ジョー

Art.671B – ソフト小幅可動ジョー

Art.671C – グリップジョープレート付きステップ可動ジョー

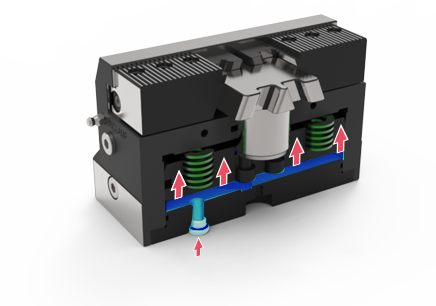

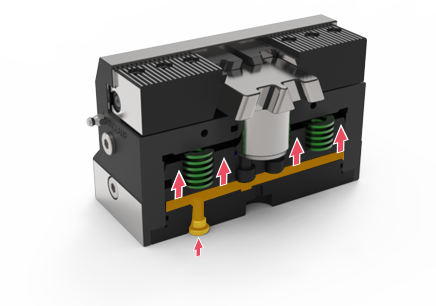

・空圧/油圧直接入力

作動は、バイスの完全な制御を可能にする二重効果ピストンを介してオイル又は圧縮空気によって行われます。

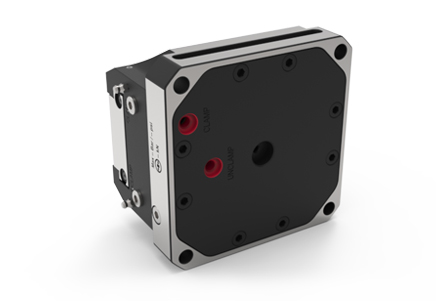

バイスの下面の構成により、インターフェイスプレートを介して機械テーブルから直接圧縮空気又はオイルを追加できます。

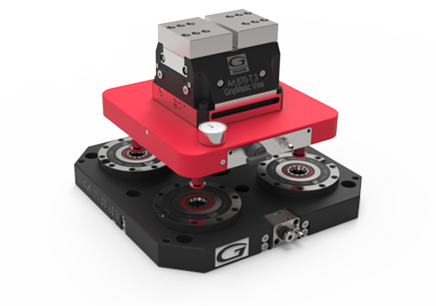

・半自動

グリップマティックバイス Art.670PN用のインターフェースプレート。半自動クイックカップリングの空気入力とセレクターによる手動システム制御。

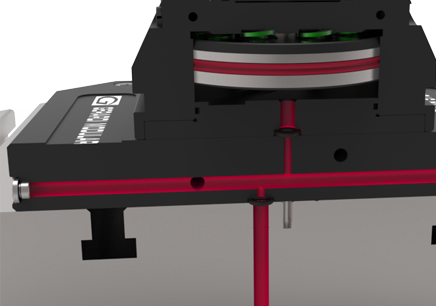

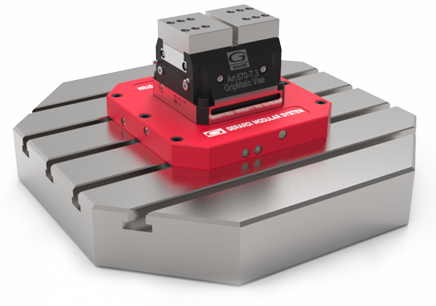

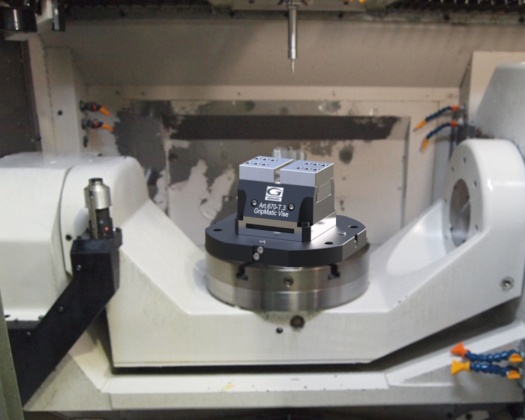

・完全自動化

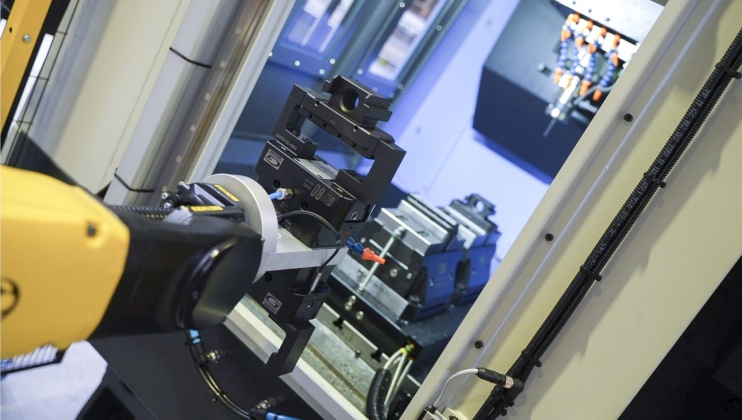

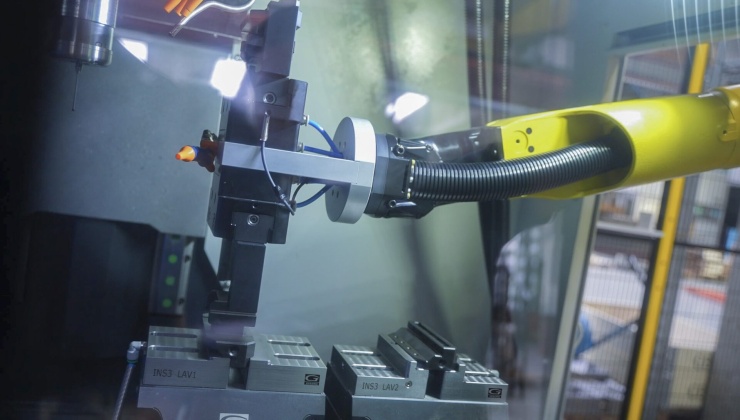

CNCによる完全なハンドリング用に構成されており、クランププロセスを自動化して会社の生産性を向上させます。無人使用が可能で、CNCで管理でき、ロボットによるワークピースの自動ローディングに最適です。

このプレートは、機械の特性(ワークピースの位置決めチェックと清潔さ)に応じて完全にカスタマイズ出来ます。

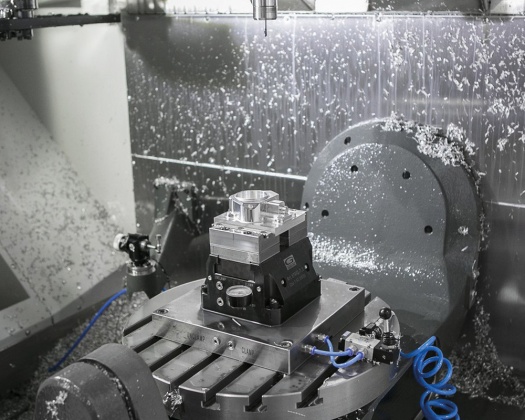

・チップ保護

バイスには、ワークピースの加工中にチップから製品を保護するカバーカートが装備されています。

メーカーHP:GERARDI
