スイス型CNC自動旋盤用のハイドロチャックです。
| シャンクサイズ | φ16-32 |
| 把握径範囲 | 3-12 |
–概要
この製品は、スイス型自動旋盤用に設計された超精密円筒形ツールホルダーです。もちろん、これらは工具の非常に正確なクランプが必要な全ての機械で使用できます。
このツールクランプシステムは円筒形のコレットホルダーに取って代わり、クランプは統合されたハイドロチャックによって行われます。このシステムは振れ誤差を大幅に低減し、工具は0.001mmの振れ精度でクランプされます。さらに、円筒形のツールホルダーは、生産性をさらに向上させる為に内部クーラントシステム用に設計されています。このホルダーを円筒旋削工具と併用することも可能です。
–利点

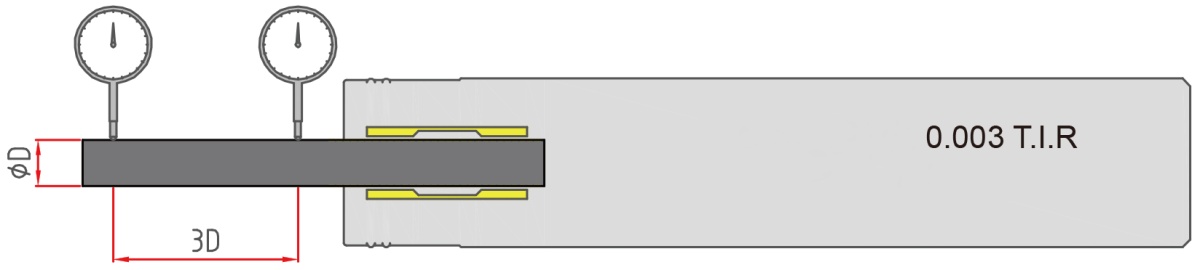

✔超精密
ハイドロチャックは常に同じ振れ精度を維持

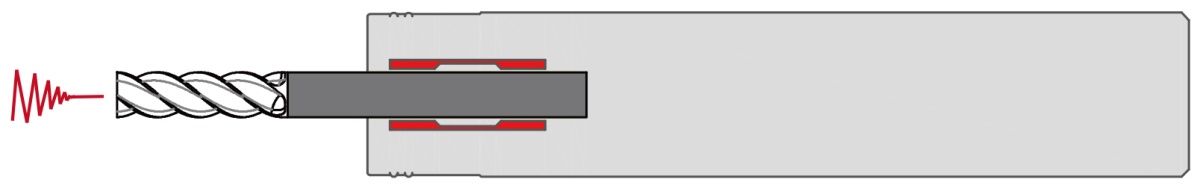

✔振動減衰機能
ハイドロチャックが工具寿命を延長

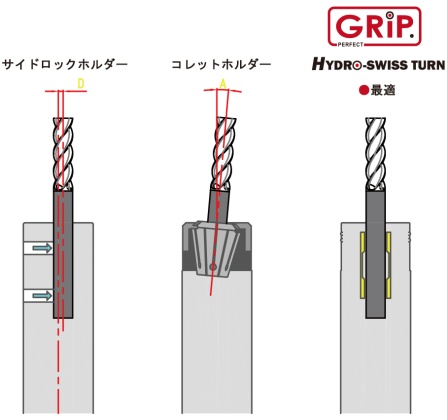

✔ハイドロチャックと他製品の比較

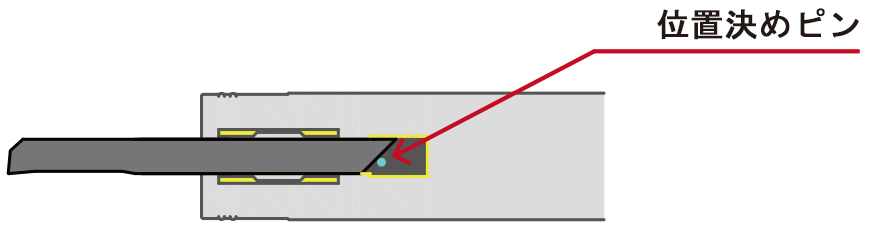

✔高精度なボーリング/高い位置決め精度

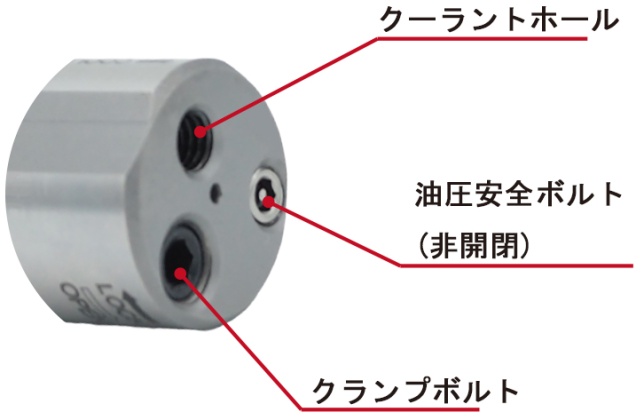

✔簡単な把握油圧システム

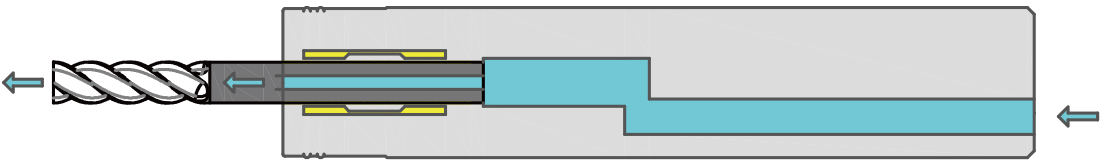

✔クーラントシステム

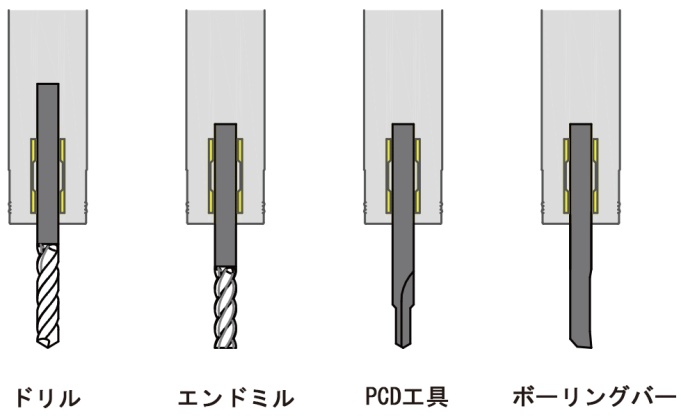

✔多種多様なアプリケーション

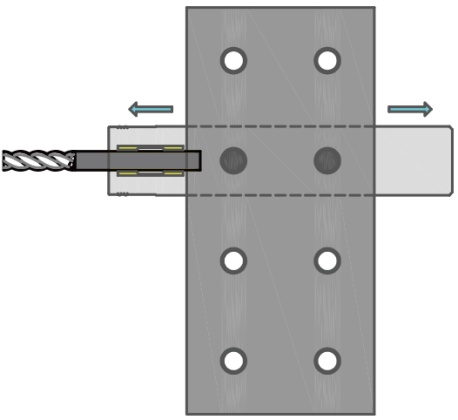

✔簡単かつ自由な軸方向長さ調整
–対応機械メーカー・機種
| 機械メーカー | 取付タイプ | 機種 |
| シチズンマシナリー | 正面型 | C/M16/L20 |
| C/M/L32 | ||
| 背面型 | C/M16/L20 | |
| C/L/M20/32 | ||
| C/M/L32 | ||
| スター精密 | 正面型 | SR-10J |
| 12/20 シリーズ | ||
| 32 シリーズ | ||
| 背面型 | 12/20 シリーズ | |
| SW20/SR20Ⅳ | ||
| ツガミ | 正面型 | P01/P03 |
| B012/20/S20 シリーズ | ||
| 32 シリーズ | ||
| 背面型 | B012/20/S20 シリーズ | |
| 32 シリーズ | ||
| TORNOS-トルノス | 正面型 | MICRO 7/8 |
| SWISS NANOシリーズ | ||
| GAMMA20 | ||
| DELTA20
GAMMA20 |
||
| DECO
(7/10/13/20) |
||
| 背面型 | GT13/GT26
GAMMA20 |
|
| DECO
(7/10/13/20) |
||
| Hanwha-ハンファ | 正面型 | SL12H |
| 20シリーズ | ||
| 32シリーズ | ||
| 背面型 | 12/20/32
シリーズ |
|
| 野村DS | 正面型 | NH-20 シリーズ |
| NH-32 シリーズ | ||
| 背面型 | 一般使用用 | |
| NEXTURN-ネクスターン | 正面型 | 機械に依る |
| 背面型 | 機械に依る |
メーカー:GRIP

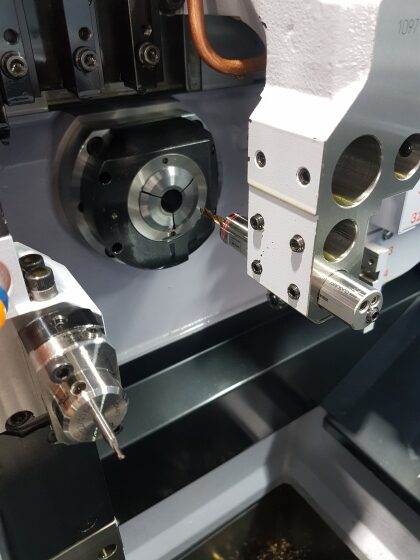

使用例_HYDRO-SWISS TURN
|
|
 |
 |
|---|
