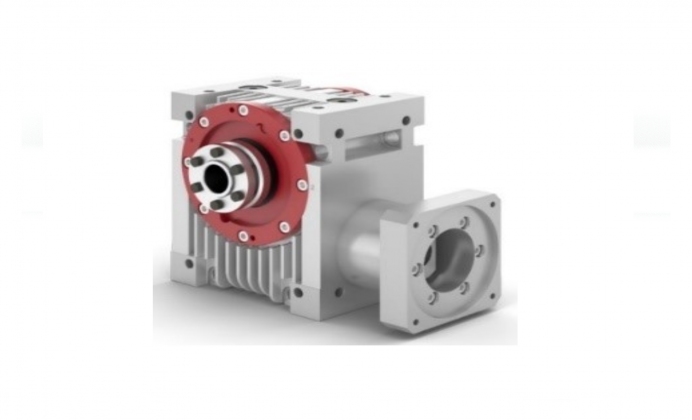

ウォームギア減速機 HPG

ウォームギア減速機 HPG

GÜDEL社製ウォームギア減速機は、自社製搬送モジュールへ組み込まれるだけでなく、伝導機器として減速機単体でも販売されています。高性能ウォームギア減速機はラックやローラーガイドシステムを組み合わせたパッケージ提案として世界中の装置メーカーや機械メーカーに採用されています。

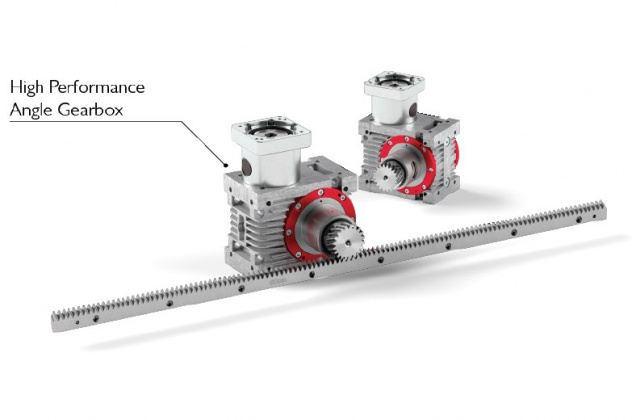

High Performance Gearbox HPG series

HGB

最小バックラッシュ2.5arcmin以下、定格寿命25000時間の高性能ウォームギア減速機です。出力形状と出力方向、締結方法、入力フランジ、取付方向に幅広いラインナップがあり、オプションで高精度仕様にも対応しています。

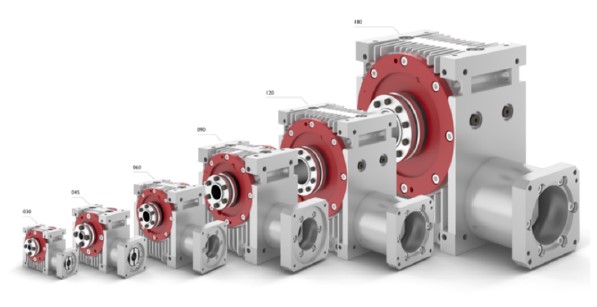

サイズラインナップ

GBSIZE

2~60までの減速比に対応した全6サイズのラインナップ。取付方向は4パターン。



入力形式

  • モーターフランジ
  • モーターフランジ+駆動シャフト
  • 駆動シャフト
  • 駆動シャフト×2



出力形式

  • ピニオン+フランジ
  • シュリンクディスク
  • キー
  • ホローシャフト

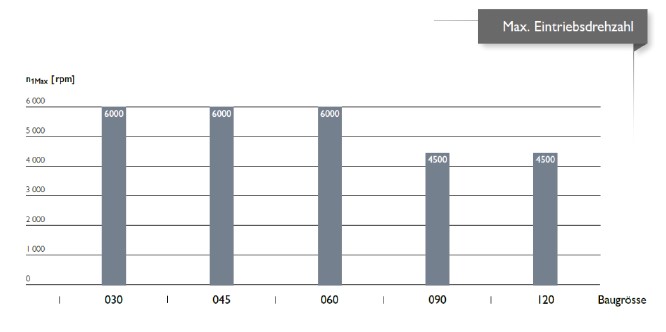

最大回転数

GBRPM

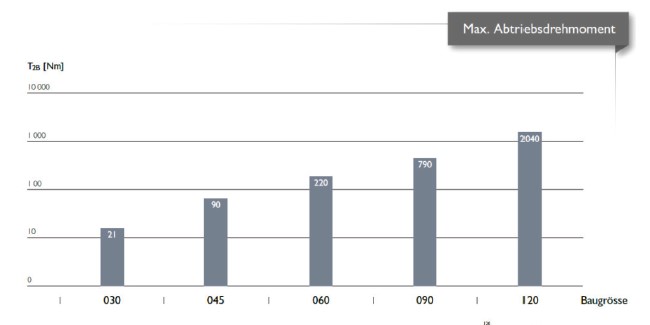

最大トルク

GBNm

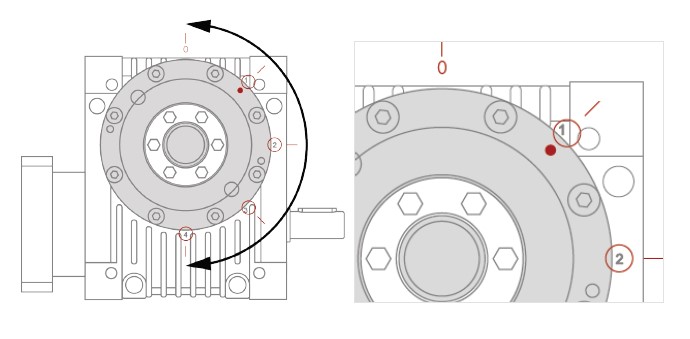

バックラッシュの調整方法

GBGB

六角レンチで偏心式カバーを回転させることで、ギアの噛み合わせを調整可能です。非常に容易にバックラッシュを調整することが出来ます。







カップリング(標準付属)

GBCP

GÜDEL社HPGシリーズは、エラストマー製カップリングで締結するシステムとなります(標準仕様)。エラストマーインサートにはカップリングに”たわみ”を持たせ、駆動・従動軸の軸心誤差を許容し軸受の摩耗や振動を抑制する効果があり、減速機の信頼性を高めます。

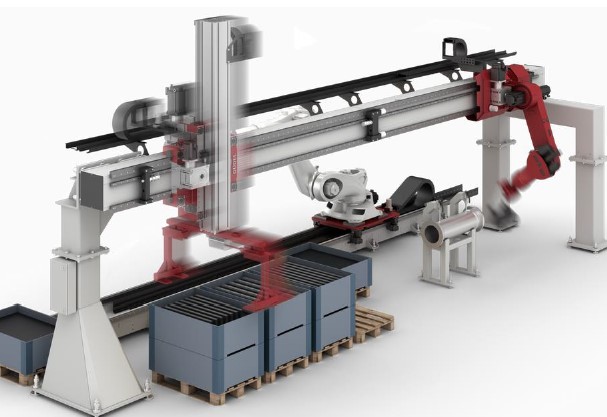

搭載例:

GBex

最大許容重量20トンのロボット走行軸などの重量物搬送を得意とするGÜDEL社搬送モジュールには、HPGシリーズが標準的に搭載されています。このノウハウを生かし、減速機・ラック・ガイドをパッケージとして様々な用途に対応する提案を行っています。
