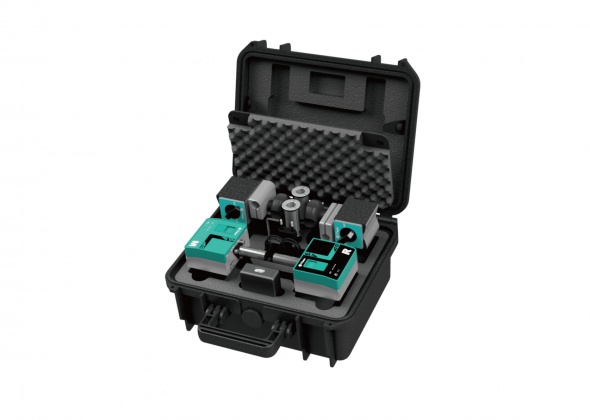

Meax® Level Dualは均等な精度(±5 µm/m)かつ広い測定範囲(±100 mm/m)を備え、移動軸上のピッチ/ロールの測定を行う独自の2軸高精度傾斜センサーです。
–概要
機械の動きを制御し、工作機械が水平かつ機械ベッドがロール/ピッチの影響を受けないようにするには2つのセンサーソリューションが必要です。1つは測定値を読み取るセンサー、もう1つは基準点となるセンサーです。 ロール/ピッチの動きを測定するにはMセンサーを機械の可動部分に取り付けます。 基準センサーは測定中の機械の動きを補正するために固定部分に取り付けられています。
*ここから無料のMEAX®アプリをダウンロードして下さい。
–特徴
1.2軸レベルセンサー
工作機械のレベル測定の未来はここにあります。MEAX Levelはスマートフォンやタブレットのユーザーインターフェースで0.005 mm/mまでの精度を生成する新しいテクノロジーを統合しました。たった5分でMEAX Levelを使用すると機械の水平、動きのロール/ピッチに関するデータを受信しているかどうかを判断できます。 スマートフォン又はタブレットへのワイヤレス接続によりMEAX Levelは均等な精度で2つの角度を読み取ります。
2.ロジカルインターフェース
MEAX LevelにはBluetoothが搭載されており、モバイル端末(iOS又はAndroid)への接続に使用します。これはユーザーフレンドリーなMEAX Levelアプリによって簡単に実現されます。 0.001 mm/mまでの角度偏差を表示します。結果はデバイスに保存され、ファイル処理システムから電子メールなどを介して任意の方法で共有できます。
3.プロフェッショナル仕様
・レベルセンサーには12時間の連続動作に十分なバッテリーが付属しています。
・各センサーにはセンサーやタブレットを起動せずにバッテリーの状態を表示するバッテリーインジケーターが含まれています。
・デザインと色は製造現場で簡単に見られるようにカスタマイズされています。
・MEAX LevelはIP65に分類されており、液体やほこりに対して高い保護を提供します。
–技術仕様
動作温度 | 15-30℃(59-86℉) |
保管温度 | -20-70℃(-4-158℉) |
相対湿度 | 10-90% |
重量 | 386 g(13.6oz) |
寸法 | 77mmx84mmx45mm |
環境保護 | IP 65 |
傾斜計 | 高性能MEMS傾斜計 |
校正された測定範囲 | ±50mm/m |
内蔵解像度 | 0.001mm/m |
表示解像度* | 0.001mm/m |
傾斜計精度 | 1%±0.005mm/m |
温度エラー | 0.015mm/m/℃ |
通信範囲 | 10m(33 ft) |
ウォーミングアップ時間 | 30分 |
稼働時間 | 連続12時間 |
バッテリー充電時間 | 8時間 |
無線通信 | マルチドロップ機能付クラスI Bluetoothトランシーバー |
BLE-Bluetooth Low Energy(BT 4.0)及びクラシックBluetooth |
*MEAX Levelアプリを使用
