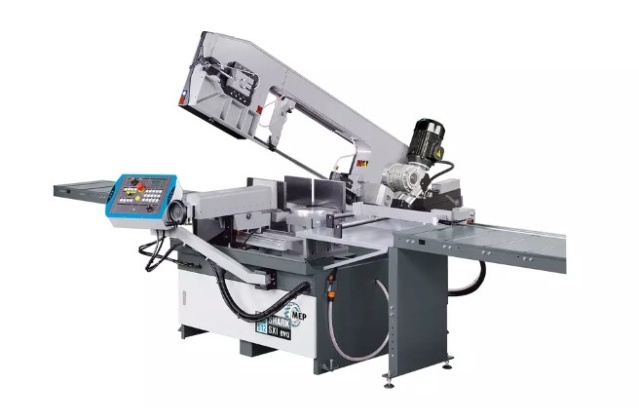

-鋳鉄構造の切断ヘッド、ブレードガイド、バイス、テーブルにより切断中の振動を吸収します。
-可動式アームに取り付けられた操作盤
-機械状態や切断プログラムが表示されるディスプレイ
-ターンテルは0度、±45度、±60度には物理的な角度決め機構があります。
-ターンテーブルは中心ピンとスラストローラーベアリングにより容易に角度を調整できます。
-材料搬入補助ローラーは軸方向にスライドする為、最大角度での切断時に切断ヘッドが干渉しないように移動させることができます。
-クランプバイスは横方向にスライドする為、角度切断時に切断ヘッドが干渉しないように移動させることができます。
-切断ヘッドの限界ストロークを材料に応じて設定でき、切断実行時間の無駄を省きます。
-正確な角度スケール
-分かり易い操作盤表示及び操作方法
-バイスの材料接触面にはローレット加工が施されている為、薄肉材でも確実にクランプできます。
-クランプバイスはスライド移動で簡単に材料に近づけることができます。
以下のオプション：
-角度位置ディスプレイ表示
-束材用縦バイス
-バイス圧力調整機能
-ミストクーラント
-切断ライン照射レーザー
切断能力及び機械仕様
| 〇 | □ | ▭ | |
| 0° | 330mm | 320mm | 510 x 320mm |
| + 45° | 320mm | 320mm | 350 x 320mm |
| + 60° | 230mm | 230mm | 220 x 310mm |
| – 45° | 320mm | 320mm | 350 x 320mm |
| – 60° | 250mm | 250mm | 240 x 320mm |
| バイス最大口開き: | 515mm | |
| ブレードサイズ: | 4640 x 34 x 1.1mm | |
| ブレードモーター: | 4.0 kw – Three-phase | |
| ブレード回転速度: | 15÷100 m/min | |
|
|
 |
 |
|---|
