-鋳鉄構造により切断中の振動を吸収し、切断の安定性とチップソーの寿命を向上させます。
-異なる切断プログラムを100個まで保存することができます。
-切断開始位置を自動で取得し、セットタイムを短縮させます。
-ミストクーラント(オプション)は切断サイクル中のみ自動で供給されます。
-材料送り装置はステップモーターにより駆動し、高精度な材料送りが可能です。
-切断テーブルはスラストベアリング上に取付いており、角度旋回時にスムーズに動作させることができます。
-高精度な角度スケール
-角度旋回機構の0度、＋45度、-45度には物理的な角度決め機構があります。
-2つの可動空圧クランプバイスは左右にスライドさせることで最適に位置に簡単に配置させることができます。
-垂直バイスによりパイプ材であっても確実にクランプします。
-自動サイクル時の最低残材量：385ｍｍ

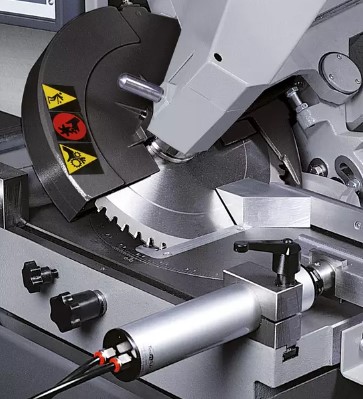

-角度切断はテーブルの旋回だけでなく、ヘッド傾き機能によっても行うことができます。
各種オプション：
-チップコレクター
-空圧縦バイス
-最小残材量バイス
-ミストクーラント機能
-束材切断用治具
-KIT IOT INDUSTRY 4.0 READY
より良い切断やブレード寿命向上を図るための切断データを蓄積する機能です。
-KIT MES
事務所などの離れた場所から機械に切断指令を出すことができます。
切断能力及び機械仕様
| 〇 | □ | ▭ | ■ | |
| 0° | 120㎜ | 105㎜ | 180 x 70㎜ | 80㎜ |
| + 45° | 120㎜ | 100㎜ | 135 x 60㎜ | 55㎜ |
| – 45° | 110㎜ | 95㎜ | 135 x 60㎜ | 55㎜ |
| バイス最大口開き | 180㎜ | |
| チップソーサイズ | HM 350 x 32 x 3.4㎜ | |
| ブレードモーター | 2.6/3.6 kw – Single/Three-phase | |
| チップソー回転速度 | 1700 / 3400rpm | |
|
|
 |
 |
|---|
