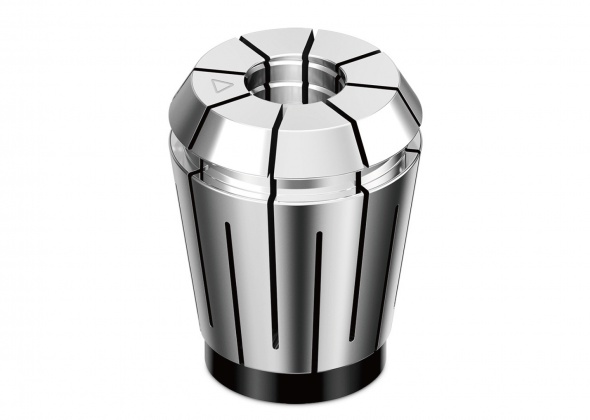

ER-SGは重切削による切削工具の抜け落ち防止機構を内蔵したER型コレットチャックです。
| DIN ISO 15488:… | B |
| ERサイズ | 32-40 |
| シャフト径範囲 | 10.0-25.4 |
| クランプ範囲(mm)又は公差 | h6 |
| 芯振れ(最大) | 5μm |
–概要
・ネジインサート-SGIをシャンク部の切り欠け部分に装着することで切削工具をネジ化
ネジインサート-SGI
| サイズ[mm] | 10.0-25.0 |
| サイズ[インチ] | 1/2″-1″ |
・切り欠けが施されたウェルドンの標準切削工具(10-25.4mm)の全てで利用可能
・加工工程の信頼性を通して生産性を向上
–加工の比較

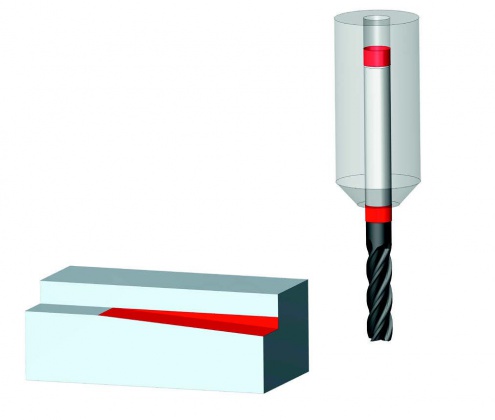

1.ミーリングチャック
→加工中に切削工具の脱落が発生。切削工具の突き出し量の変化はワークの破損の原因となります。

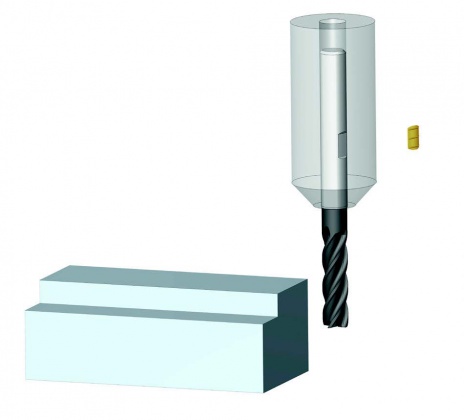

2.REGO-FIX secuRgrip
→切削工具の脱落を防止。ワークの破損を防ぎます。
メーカーHP:REGO-FIX
|
|
 |
 |
|---|
