BTシャンク型のER型コレットチャックホルダーです。
| シャンクサイズ | 30-50 |
| ERサイズ | 11-50 |
–特徴
・芯振れ TIR≤3μm
テーパー内側からテーパー外側を測定。
・テーパー精度 AT3
優れた軸/ホルダー間での適合と精度。
・表面粗さ最大 Ra 0.25
高いクランプ力、高いトルク伝達性能。
・バランシング
G 2.5 @ 25,000 rpm/≺1gmm に100%対応。
・XLツールホルダー
G 2.5 @ 5,000 rpmに100%対応。
内側テーパーから外側テーパーへのTIR≺10μm。
・Hi-Q バランシング
Hi-Q クランプナットは切削工具によって生じるアンバランスを使用されるバランスリングに応じて最大80,000 rpmまで相殺することができます。タイプ情報としては型式に「H」が追加されている全てのツールホルダーはバランスリング-FWRに対応。
※

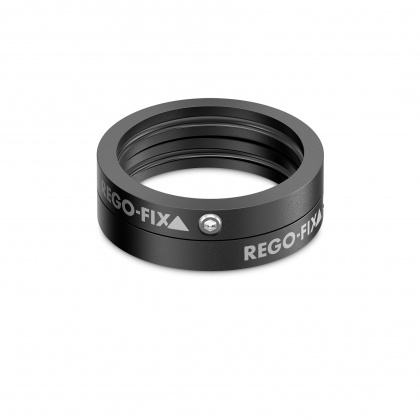

バランスリング-FWR
・振動を緩衝
振動緩衝は表面仕上げをしっかりと維持し、びびり振動の防止にも貢献。
–バランシング仕様
| BT30 | 30,000 min⁻¹に対応。 |
| BT40 | G 2.5 @ 25,000 min⁻¹ |
| BT50 | G 2.5 @ 25,000 min⁻¹ |
| 規格 | MAS 403
JIS B 6339 |
| ISO | ISO 7388-2 |
| バランシング | G 2.5 @ 25,000 min⁻¹ |
| チップ用穴 | – |
| 芯振れ TIR(外側テーパーから内側コーン) | ≤0.003mm |
| テーパー公差 | AT3 |
| A+AD | ● |
| AD+B | ● |
| 規格 | MAS 403
JIS B 6339 |
| ISO | ISO 7388-2 |
| バランシング | G 2.5 @ 5000 min⁻¹ |
| チップ用穴 | – |
| 芯振れ TIR(外側テーパーから内側コーン) | ≤0.01mm |
| テーパー公差 | AT3 |
| マイクロ摩擦緩衝技術 | ● |
| A+AD | ● |
| AD+B | – |
–ツールの振動を防止
REGO-FIXのMICRO-FRICTION DAMPING™ (MFD) 技術 (特許申請中) により、 XLツールホルダーは従来のロングツールホルダーよりも早く振動を分散することができます。振動を素早く緩衝すると、切削工具、部品及びスピンドルの振動が少なくなり、つまり、表面仕上げが向上し、工具寿命が長くなり、スピンドルの摩耗が少なくなります。全てのREGO-FIX XLツールホルダーは G 2.5 @ 5,000 rpmに対応しています。
–特徴
・最小外径寸法を備えた長くスリムな設計。
・振動緩衝設計。
・設計によるバランシング。
・システム全体の芯振れTIR≤10μm @ 3xD。
–振動チャート

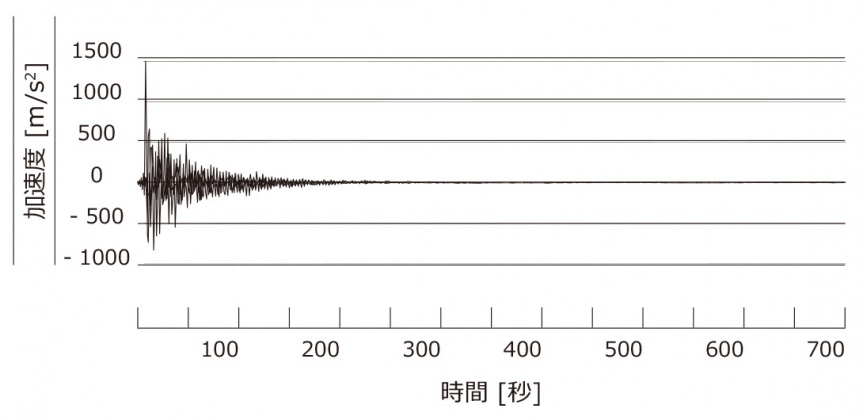

1.振動緩衝設計のREGO-FIX XL ツールホルダーでの振動
出典:社内試験

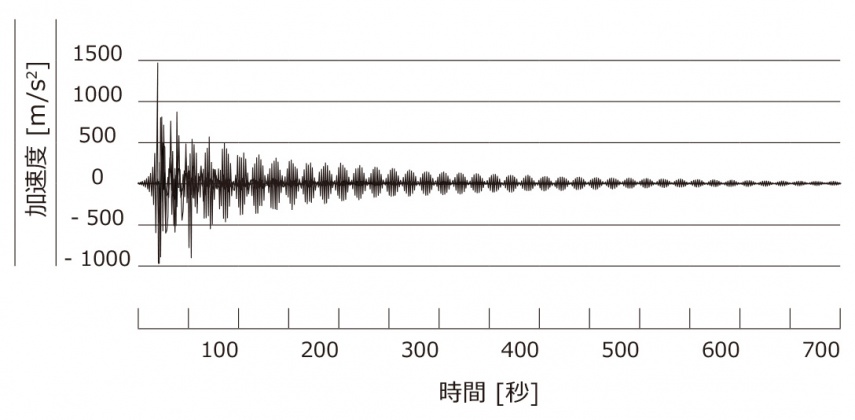

2.振動緩衝設計ではない従来のツールホルダー
出典：社内試験

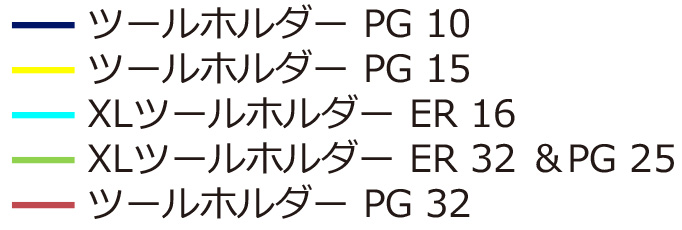

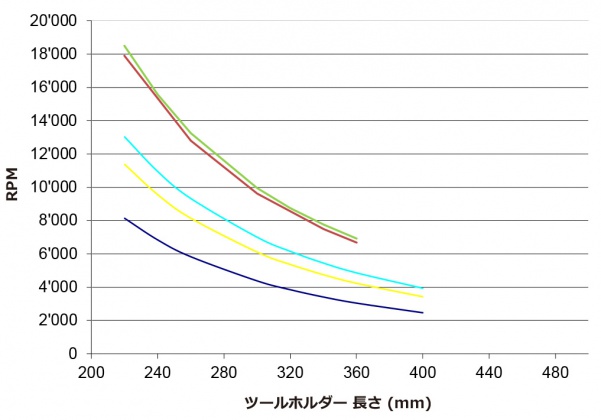

–XL ツールホルダーのRPM推奨値
カンチレバーベアリングを備えたシャフトの最大速度の計算。算出された数値では以下の点は考慮されていません：
// バランシングの品質（システム全体）
// 機械のスピンドル（安定性）
// 切削ツールの突出の長さ
※最大の回転数はスピンドルの仕様および加工の負荷に寄ります。
これらはREGO-FIX Xtended Length ツールホルダーの標準的なガイドラインであり、全システムの最大速度に関しての保証ではありません。
–特徴
・アプリケーション
駆動スロットのないこの特殊ツールホルダーはHAAS及びHURCOのCNCマシニングセンターでの使用を目的として設計。
・バランシング
REGO-FIX BT-OM / ER(A) は G 2.5 @ 25,000 rpm/<1gmmに対応。Hタイプのツールホルダーは、使用されるバランシングリングに応じて最大80,000 rpmまでの切削ツールを備えた全システムの精確なバランシングを実現するバランスリング-FWRとの互換性。
※
バランスリング-FWR
・最適なフィットを約束するツールシステム
最適なフィットと精度を追求した綿密にマッチングにより確実な真円度とバランスを保証することが可能。
メーカーHP:REGO-FIX
|
|
 |
 |
|---|
