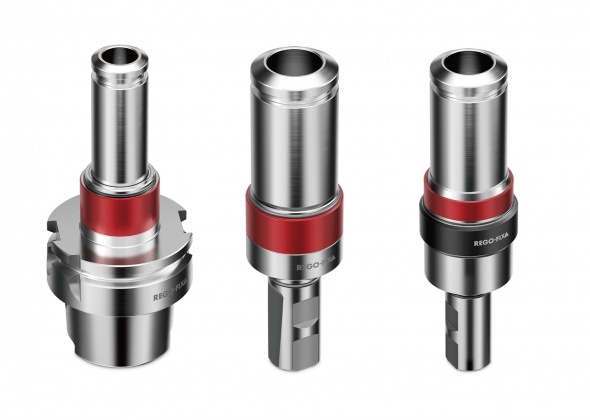

ソフトシンクロタップPGコレットホルダー-SSY/PGはソフトシンクロタップ加工用に最小限の長さ補正を備え、機械の微小な同期エラーの除去を行い、タップPGコレットホルダー-GSF/PGはタッピング機能を有さない機械用に長さ補正を備えています。
–powRgrip®(ﾊﾟﾜｰｸﾞﾘｯﾌﾟ)システム
1.概要
powRgrip®(ﾊﾟﾜｰｸﾞﾘｯﾌﾟ)システムは、優れた振れ、高振動減衰及び要求の厳しい高速ミーリング加工とドリル加工等の為の全く新しいツーリングシステムです。
①.システム全体の振れ精度≤3 μm @ 3 x D.
②.優れた振動減衰性
③.2万回の工具交換後も変わらない把握力と振れ精度
④.10秒未満で組付け完了
2.ツーリングシステム
① ② ③
①全ての工具シャンクをクランプ可能
powRgrip®は超硬でもハイス鋼でも、素材を問わず同じ把握力でクランプすることができます。
またウェルドン、ホイッスルノッチなどのあらゆる種類のシャンクに対応します。
②多彩なコレットのラインナップ
ミリング、リーミング、ドリル、旋盤加工などの用途向けに 0.2 ～ 25.4 mmのシャンク径をクランプできます。
MQL（セミドライ加工）、サイドスルー/センタースルークーラントにも対応可能です。
③幅広いツールホルダー規格に対応
powRgrip® のツールホルダーはREGO-FIX CAPTO,BT,BT+,SK,HSK及び旋盤用インターフェイスをご用意しています。
3.powRgrip® システムによる各種比較データ
①切削工具寿命
②トルク伝達性能
③振動-powRgrip®対焼きばめホルダー
| シャンク規格・サイズ | HSK-A63,ｽﾄﾚｰﾄｼｬﾝｸ φ25 |
| PGコレットサイズ | 15,25 |
–特徴
//シンクロタップ加工対応機械用
//h9シャンクの全てのタップに対応
//軸の回転運動を送りで補正・同期化
//リニア駆動の動力により発生する同期エラーを長さ補正機能により最小限に低減
//内部給油機構装備-クーラント圧:最大5MPa
//加工内容に応じて、工具寿命を最大150%まで向上
–スラスト力比較試験
1.St37でのM10で発生するスラスト力-速度:500 rpm
出展:社内試験
2.St37でのM10で発生するスラスト力-速度:2000 rpm
出展:社内試験
結果:スラスト力は速度と共に増大します。他社のシンクロタップホルダーでは、ネジ山形成時に発生する力がREGO-FIX Softsynchro ツールホルダーより顕著に大きくなります。つまり、同期機能を最適に利用することが可能となり、長い工具寿命と優れたネジ山の表面品質を実現することができます。

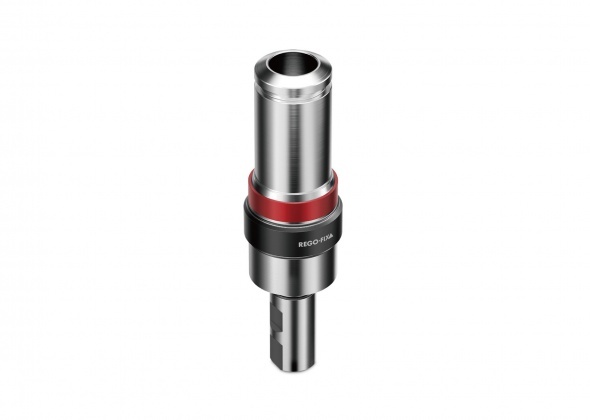

| シャンク規格・サイズ | ストレートシャンク φ25 |
| PGコレットサイズ | 15,25 |
–特徴
//シンクロタップ機能未対応機械用
//ネジピッチと送り間での偏差を補正
//圧力点機構により安全かつ均一なネジ山高さを再現
//内部給油機構装備-クーラント圧:最大5MPa
//コンパクトな設計と短いゲージ長により柔軟な使用が可能
