TEDISAは幅広いサイズでハースカップリングを取り揃えています。
特徴：
・標準ハースカップリング：直径50～1500mm
・特殊ハースカップリング：直径最大1500mm
・割出(インデックス)精度：1インチ
各種サイズ – 標準シリーズ (mm):
① ハースカップリング Ø ≤ 400 寸法表
② ハースカップリング Ø > 400 寸法表
※既存の製品と置き換えを検討の場合は、既存図面をご連絡いただければお見積可能です。その際は、既存品との差異等につきましてもご説明させていただきます。
お問い合わせ担当：伊吹まで（ibuki@sandfinc.co.jp)

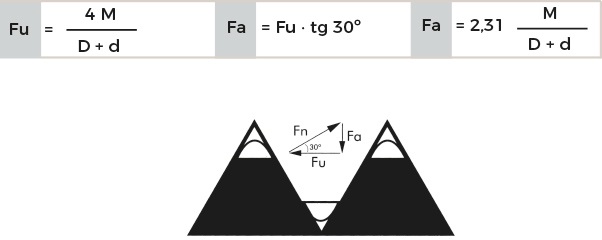

歯面が傾斜しているため、駆動トルク M の周方向力 Fu により軸方向力 Fa を適用する必要があります。
この軸力は、カップリングを圧縮する傾向がある外部システムにより、安全係数 v = 1.8 ～ 3 で吸収される必要があります。

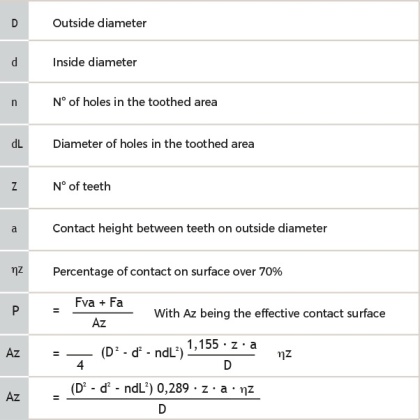

圧力の計算：
圧縮状態では、適切なFva荷重が作用し、力の伝達がない場合、この荷重は歯の両面に均等に分散されます。したがって、曲げ応力は発生しません。しかし、トルクMが伝達されると、歯の片面の圧力は上昇し、もう片面の圧力は減少します。最大圧力は以下のように計算されます。
品質：
TEDISAが手掛けるすべてのプロジェクトは、製造工程の全段階において厳格な品質管理を受けています。TEDISAで製造されるすべての部品またはセットは、出荷前に厳格な管理と最終検査を受けます。平行度と同心度は、0.005mm以下の最高精度を維持しています。1997年以来、当社はISO 9001の品質認証を取得しています。
